1.概述

1.1產品特點：

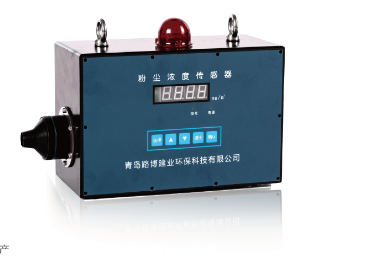

GCG1000光散射式數字粉塵監控器根據WS/T206-2001公共場所空氣中可吸入顆粒物測定方法--光散射法設計，吸收消化測塵技術，采用紅外激光器和進口光電倍增管，將進入暗室里的浮游粉塵在紅外激光照射下，在粉塵性質一定的條件下粉塵的散射光強正比于粉塵質量濃度，將散射光強度轉換成電信號，通過預置K值可直接計算出粉塵的質量濃度，供環境監測或其他測控系統使用。其特點是：測量快速準確、靈敏度高、性能穩定、負載能力強，光道受積塵污染影響小，通過預置K值可測量各類粉塵質量濃度，同時可設定粉塵濃度超標報警閥值，粉塵超標時自動聲光報警，儀器滿足JJG846-2105 粉塵濃度測量?jī)x-計量檢定規程要求，產品取得II類防爆和粉塵防爆證書。

1.2主要用途及使用范圍：

GCG1000光散射式數字粉塵監控器主要用于各種粉塵作業場所和粉塵防爆場所的總粉塵和呼吸性粉塵的連續監測，以及公共場所等環境監測。

2.主要性能指標：

（1）測定原理：光散射原理；

（2）測定對象：作業場所粉塵檢測、粉塵環境監測。

（3）測量誤差：±10%；

（4）測量范圍：0.1mg/m3～1000 mg/m3；

（5）重復性：＜5%

（6）顯示方式：四位LED數碼管；

（7）信號輸出：(200～1000)Hz頻率信號；(4～20)mA電流信號；

（8）工作電壓：12V～24V（本安）

工作電流：≤250mA（12V）

(9)粉塵濃度報警點：可任意點設置，聲光報警

（10）使用環境： 溫度：0～40℃；

               相對濕度：＜95%；

大氣壓：86 kPa～106kPa；

（11）尺寸：    (220×145×110)  mm

（12）重量：   ≤ 2.0 kg

（13）防爆標志： 可燃性粉塵環境：ExibD21 IP65 T120℃

                 爆炸性環境：ExibII B T4 Gb

3.航空插頭接線表
